Edgecore развернула глобальную сеть SDN на базе OpenFlow в Университете NCTU
Пример использования

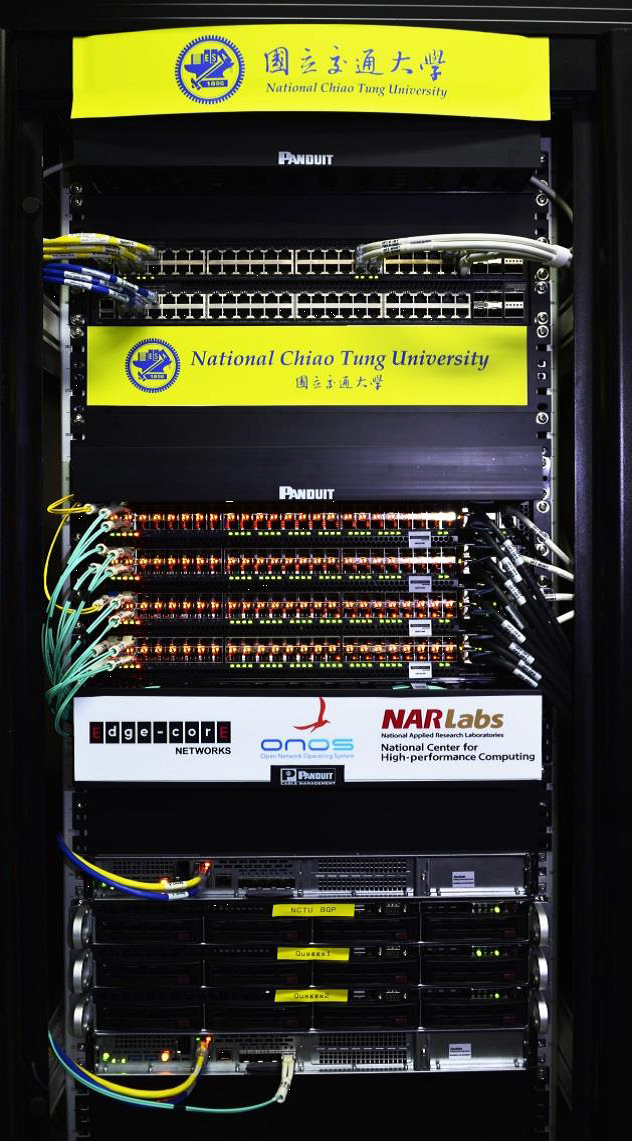

коммутаторы для использования в ЦОД Edgecore Networks Open Networking - AS4610-54T 1GbE и AS5712-54X 10GbE - установлены в Национальном университете Цзяотун (NCTU, Китай). Они выполняют роли коммутаторов управляющего уровня (control plane) и коммутаторов передающего уровня (data plane), соответственно.
Компания Edgecore совместно с партнером по программному обеспечению успешно развернули глобальную программно-конфигурируемую сеть (SDN) ONOS SDN-IP на базе OpenFlow в мае 2016 года.
Предыстория
Открытая сетевая операционная система (ONOS) представляет собой систему на базе программно-конфигурируемой сети (SDN) для поставщиков услуг. Масштабируемость, высокая доступность, производительность и абстракция ресурсов этой системы позволяет легко создавать приложения и сервисы. Платформа основана на надежной архитектуре, она быстро стала многофункциональной и полностью готовой к эксплуатации. В разработке каждого из аспектов сетевого проекта задействовано более 50 партнеров и сотрудников.
Замысел компании заключается в том, что возможности SDN по разделению уровней управления и передачи данных отделят циклы разработки программного обеспечения от аппаратных инноваций. Впервые ONOS SDN-IP была развернута в 2015 году на трех континентах: в США, Европе, Австралии и Южной Америке. KREONET также впервые развернула ONOS SDN-IP в Азии в четвертом квартале 2015 года, а NCTU стала пятой в Азии площадкой, где появилась эта сеть, и первой на Тайване.
Схема применения/топология
При проектировании сети ONOS SDN-IP важно было убедиться в:
Коммутаторы Edgecore 1G служат в качестве коммутаторов 2 уровня, а коммутаторы 10G применены как OpenFlow-коммутаторы передающего уровня (OF1, OF2, OF3, OF4), связывающие разные существующие автономные системы BGP . В данном примере это Amlight в Южной Африке и KREONET в Корее.
Почему Edgecore Networks?
Благодаря эффективному использованию принципов SDN при развертывании сети ONOS SDN-IP, Edgecore обеспечила быструю сходимость и гибкость эффективного управления сетевой маршрутизацией. Преимущества Open Network Operating System становятся очевидными при использовании white-box коммутаторов для ЦОД от Edgecore Networks. SDN ускоряет инновации в Интернете и облачных технологиях, значительно сокращая затраты на построение и эксплуатацию сетей. Благодаря поддержке Edgecore открытого аппаратного обеспечения, проект ONOS SDN-IP был запущен в соответствии с графиком и представлен в Национальном университете Цзяотун (NCTU).
Модели, используемые в примере
- 2 коммутатора AS4610-54T, 48 портов GbE, 4 порта SFP+ 10GbE, 2 порта QSFP, для системы управления, под операционной системой PisOS в режиме L2/L3
- 4 коммутатора AS5712-54X, 48 портов SFP+ 10GbE, 6 портов QSFP+ 40GbE, в качестве OpenFlow-коммутаторов, под операционной системой PicOS в режиме OVS
коммутаторы для использования в ЦОД Edgecore Networks Open Networking - AS4610-54T 1GbE и AS5712-54X 10GbE - установлены в Национальном университете Цзяотун (NCTU, Китай). Они выполняют роли коммутаторов управляющего уровня (control plane) и коммутаторов передающего уровня (data plane), соответственно.
Компания Edgecore совместно с партнером по программному обеспечению успешно развернули глобальную программно-конфигурируемую сеть (SDN) ONOS SDN-IP на базе OpenFlow в мае 2016 года.
Предыстория
Открытая сетевая операционная система (ONOS) представляет собой систему на базе программно-конфигурируемой сети (SDN) для поставщиков услуг. Масштабируемость, высокая доступность, производительность и абстракция ресурсов этой системы позволяет легко создавать приложения и сервисы. Платформа основана на надежной архитектуре, она быстро стала многофункциональной и полностью готовой к эксплуатации. В разработке каждого из аспектов сетевого проекта задействовано более 50 партнеров и сотрудников.
Замысел компании заключается в том, что возможности SDN по разделению уровней управления и передачи данных отделят циклы разработки программного обеспечения от аппаратных инноваций. Впервые ONOS SDN-IP была развернута в 2015 году на трех континентах: в США, Европе, Австралии и Южной Америке. KREONET также впервые развернула ONOS SDN-IP в Азии в четвертом квартале 2015 года, а NCTU стала пятой в Азии площадкой, где появилась эта сеть, и первой на Тайване.

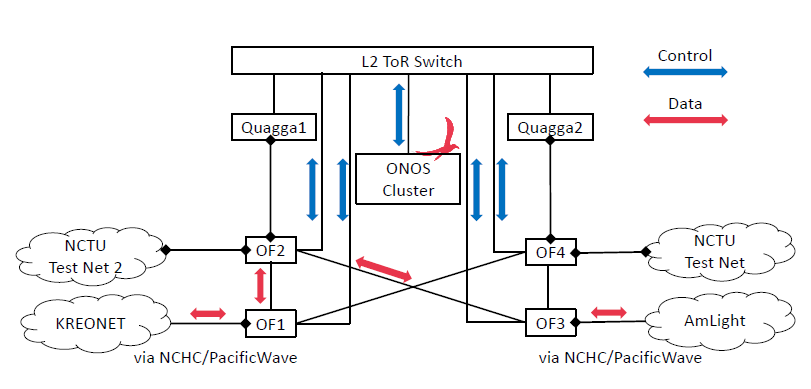

Схема применения/топология
При проектировании сети ONOS SDN-IP важно было убедиться в:
- Совместимости с протоколом межсетевого обмена BGP (Border Gateway Protocol);
- Высокой степени гибкости для быстрого развертывания различных BGP сетей с несколькими ONOS;
- Высокой доступности, благодаря нескольким экземплярам ONOS и Quagga и взаимосвязи OpenFlow-коммутаторов.
Коммутаторы Edgecore 1G служат в качестве коммутаторов 2 уровня, а коммутаторы 10G применены как OpenFlow-коммутаторы передающего уровня (OF1, OF2, OF3, OF4), связывающие разные существующие автономные системы BGP . В данном примере это Amlight в Южной Африке и KREONET в Корее.
Почему Edgecore Networks?
Благодаря эффективному использованию принципов SDN при развертывании сети ONOS SDN-IP, Edgecore обеспечила быструю сходимость и гибкость эффективного управления сетевой маршрутизацией. Преимущества Open Network Operating System становятся очевидными при использовании white-box коммутаторов для ЦОД от Edgecore Networks. SDN ускоряет инновации в Интернете и облачных технологиях, значительно сокращая затраты на построение и эксплуатацию сетей. Благодаря поддержке Edgecore открытого аппаратного обеспечения, проект ONOS SDN-IP был запущен в соответствии с графиком и представлен в Национальном университете Цзяотун (NCTU).
Модели, используемые в примере
- 2 коммутатора AS4610-54T, 48 портов GbE, 4 порта SFP+ 10GbE, 2 порта QSFP, для системы управления, под операционной системой PisOS в режиме L2/L3
- 4 коммутатора AS5712-54X, 48 портов SFP+ 10GbE, 6 портов QSFP+ 40GbE, в качестве OpenFlow-коммутаторов, под операционной системой PicOS в режиме OVS
